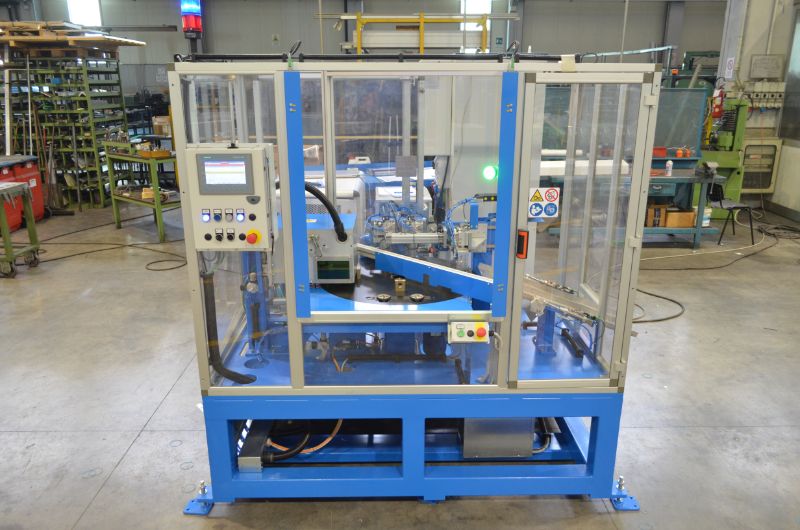

Isola di assemblaggio con saldatura laser
Obiettivi del progetto:
Studio e realizzazione di un’automazione ad –hoc per l’industrializzazione di un nuovo prodotto con:
- Assemblaggio semi-automatico di prodotti in acciaio inox composti da tre componenti
- Collaudo in linea con scarto automatico dei prodotti non conformi
Scopri come Tecnodinamica è intervenuta su questo progetto:
Caratteristiche principali
- Automazione gestibile da 1 operatore dedicato
- Carico componenti manuale con possibilità di automatizzazione
- Soluzioni poka-yoke per il corretto posizionamento dei componenti
- Tavola rotante con 4 postazioni di lavoro

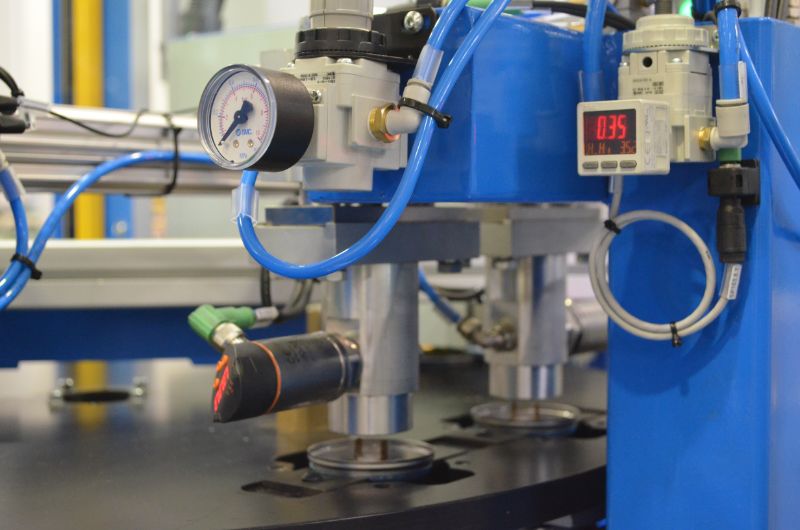

- Gruppo di saldatura laser con testina rotante
- Stazione di collaudo tenuta saldatura
- Scarico con manipolatore pneumatico
- Quadro elettrico di controllo con touch screen
- Controlli real-time di processo
- Tracciabilità del singolo componente lavorato
- Interfaccia HMI personalizzata
- Teleassistenza e diagnostica remota
- Requisiti 4.0 e possibilità di interfacciamento con i sistemi gestionali di fabbrica

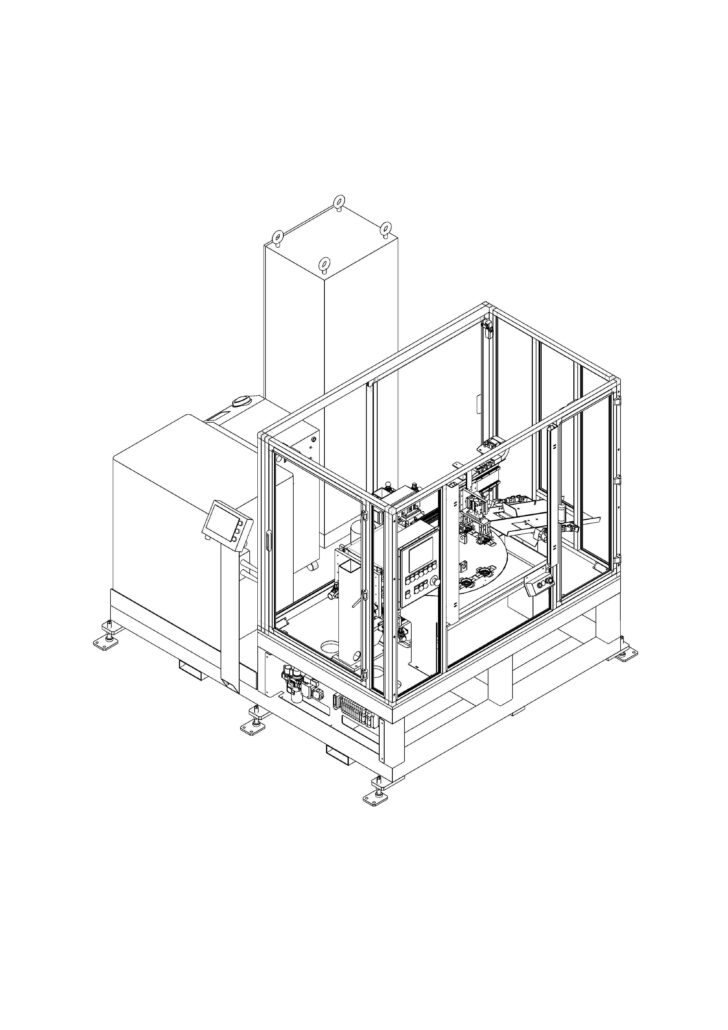

Ingombro indicativo
- 2.200 x 2.300 mm (protezioni incluse)
Attività Tecnodinamica
- Progettazione meccanica
- Progettazione elettrica
- Progettazione software
- Assemblaggio meccanico
- Cablaggio bordo macchina e quadro elettrico
- Collaudo interno
- Avvio e training presso il cliente
