PANTOGRAFI
I pantografi sono utilizzati per realizzare profili per imballaggio, isolamento e vetrinistica.
Caratteristiche principali
- Programma di disegno per creare e modificare il percorso del filo di taglio. Supporta l’importazione DXF e la vettorizzazione BITMAP.
- Supervisione con anteprima grafica del profilo e controllo in tempo reale dello stato della lavorazione e di tutti i parametri macchina, quali: velocità di taglio, temperatura e tempi di accensione dei fili.
- Recupero automatico del punto di lavorazione in caso di interruzione dell’energia elettrica (es. black-out).
- Prevenzione cause innesco incendio: spegnimento fili caldi con assi fermi oltre un tempo limite.
- Sistema di controllo rottura fili e arresto automatico della lavorazione.

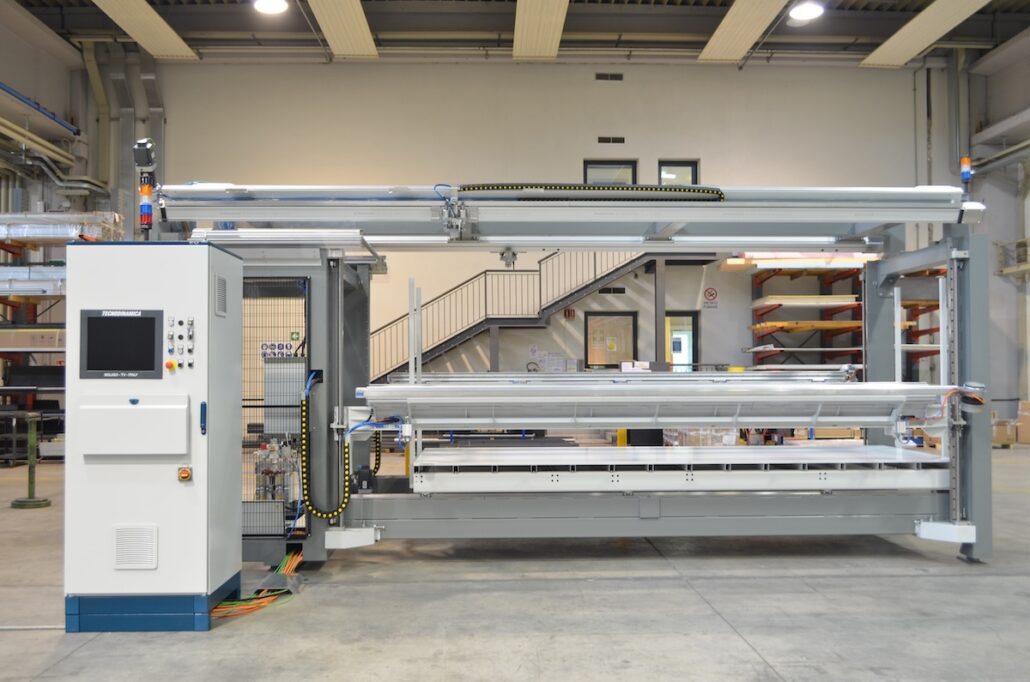

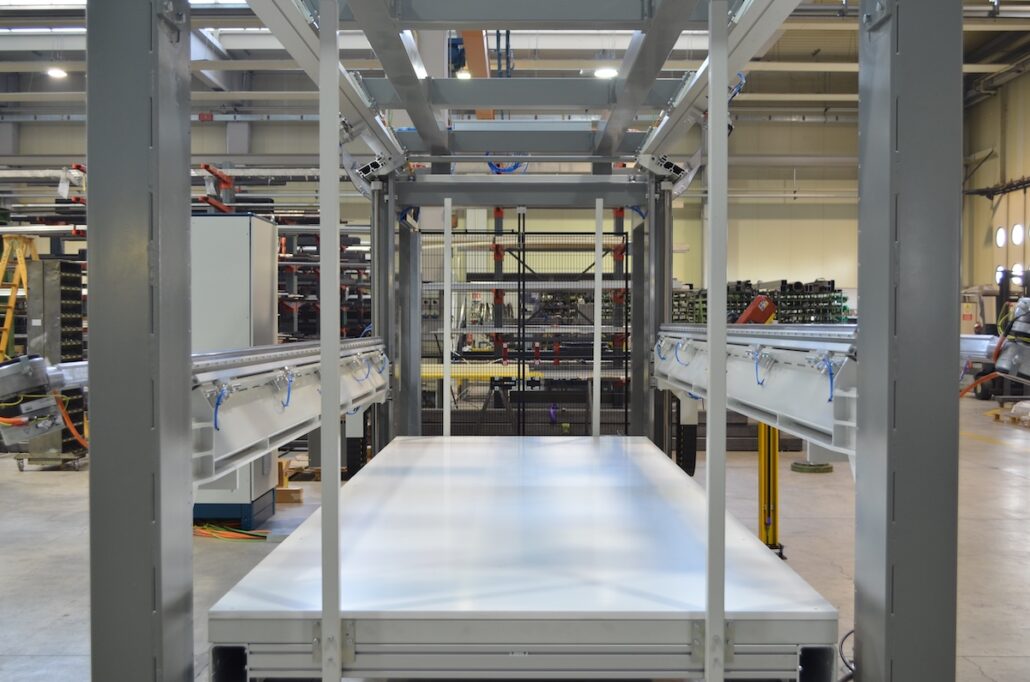

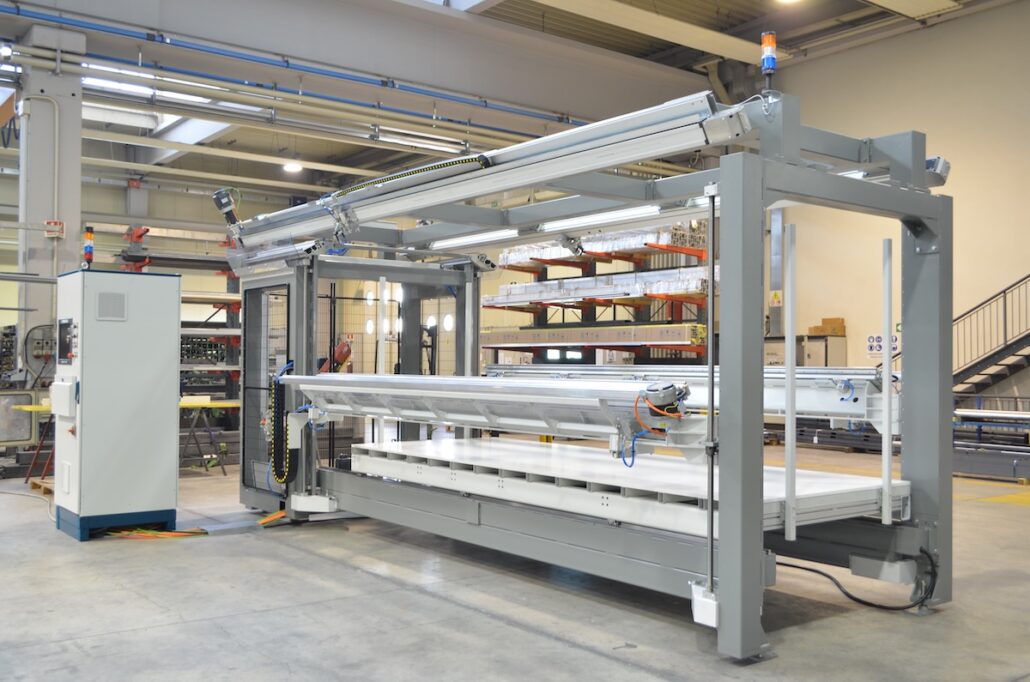

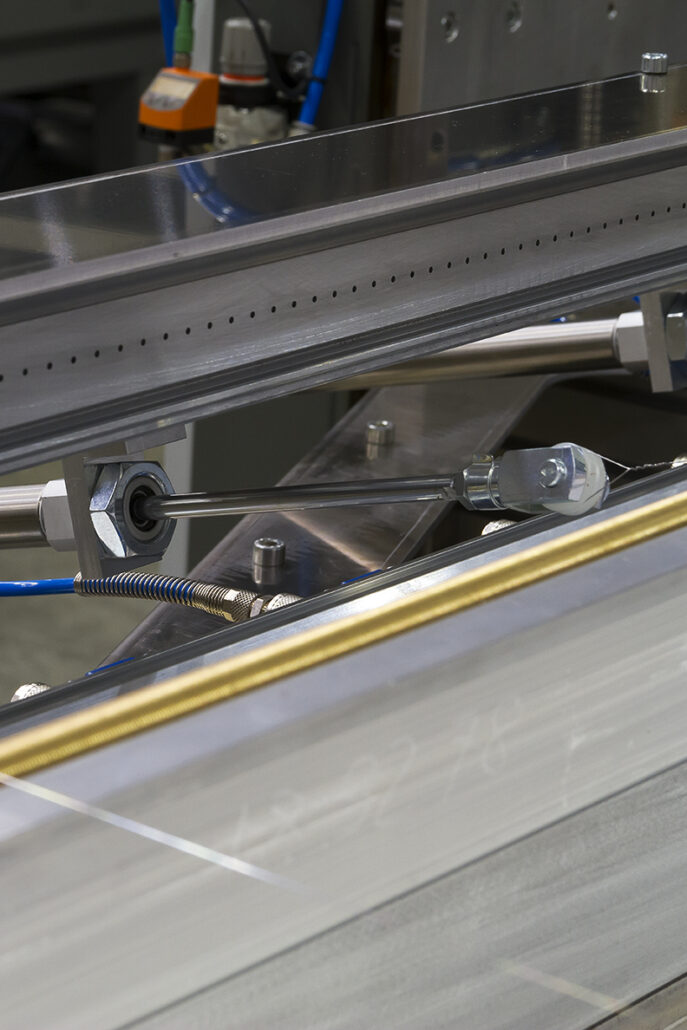

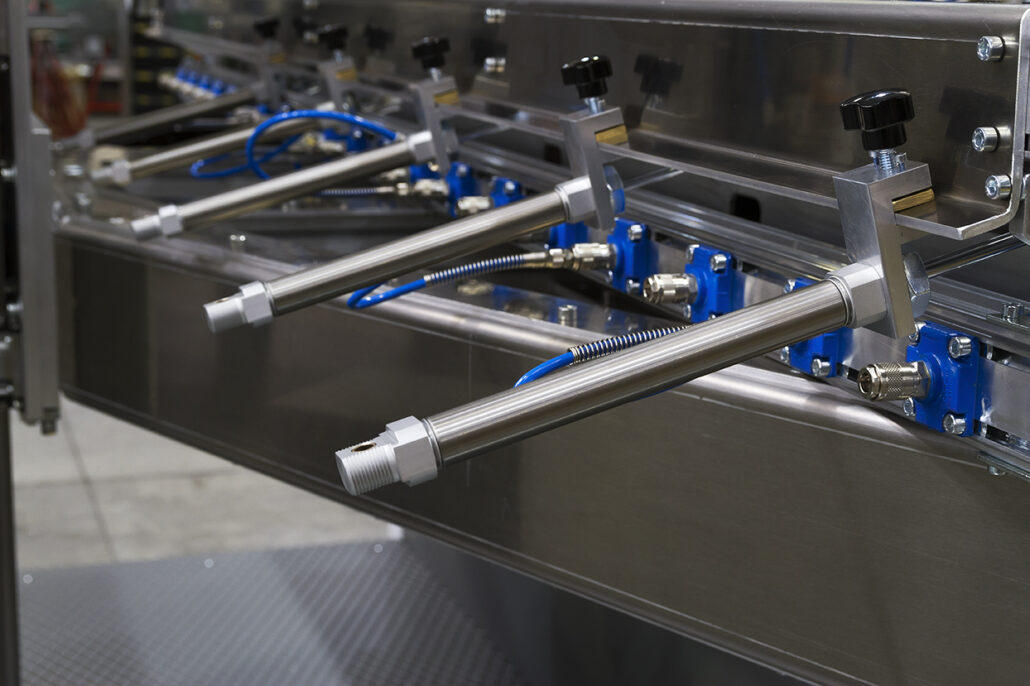

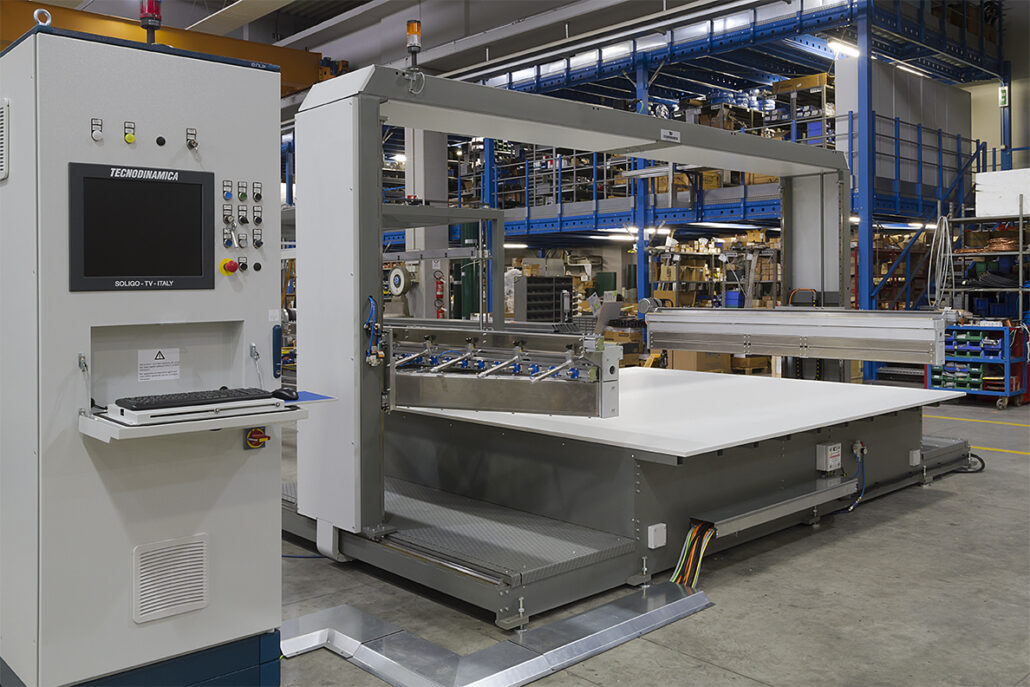

PANTOGRAFI A BANCO FISSO
I pantografi a banco fisso sono la soluzione ideale per la produzione di profili per imballaggio e sagome di piccole e medie grandezze in EPS.
Queste macchine sono caratterizzate da elevata precisione di taglio, effettuato con telaio in orizzontale ed eseguito dall’alto verso il basso. Questo sistema è adatto per particolari lavorazioni di precisione, dove è necessario evitare la caduta del materiale e la conseguente generazione di imperfezioni durante il percorso di taglio.
I pantografi a banco fisso sono disponibili sia con posizionamento manuale dei fili, che con posizionamento automatico.
Optionals
- Industria 4.0

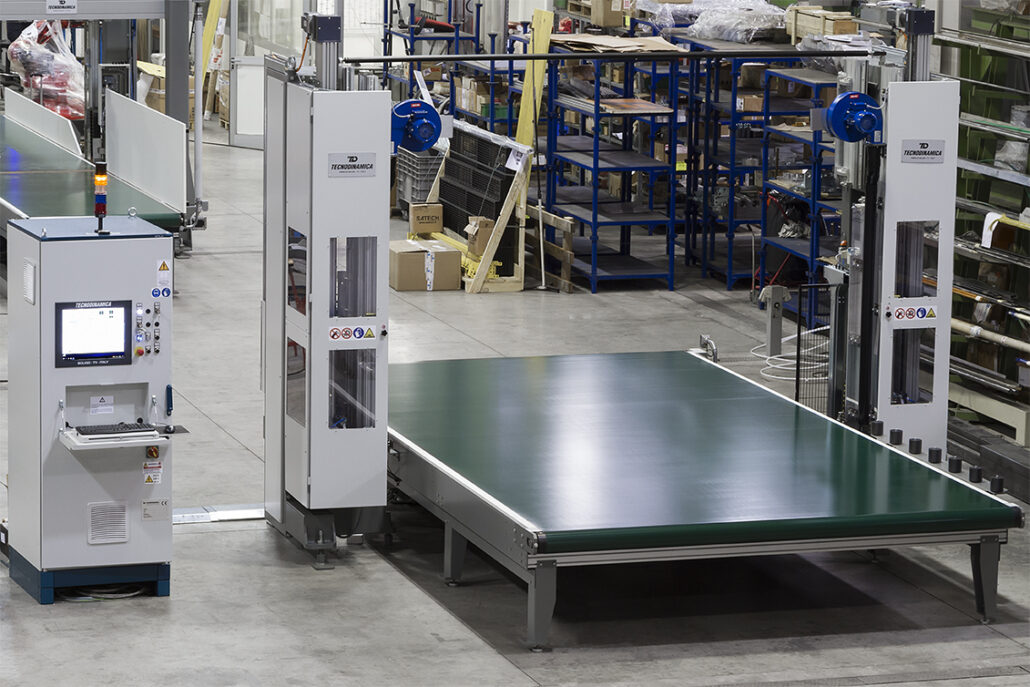

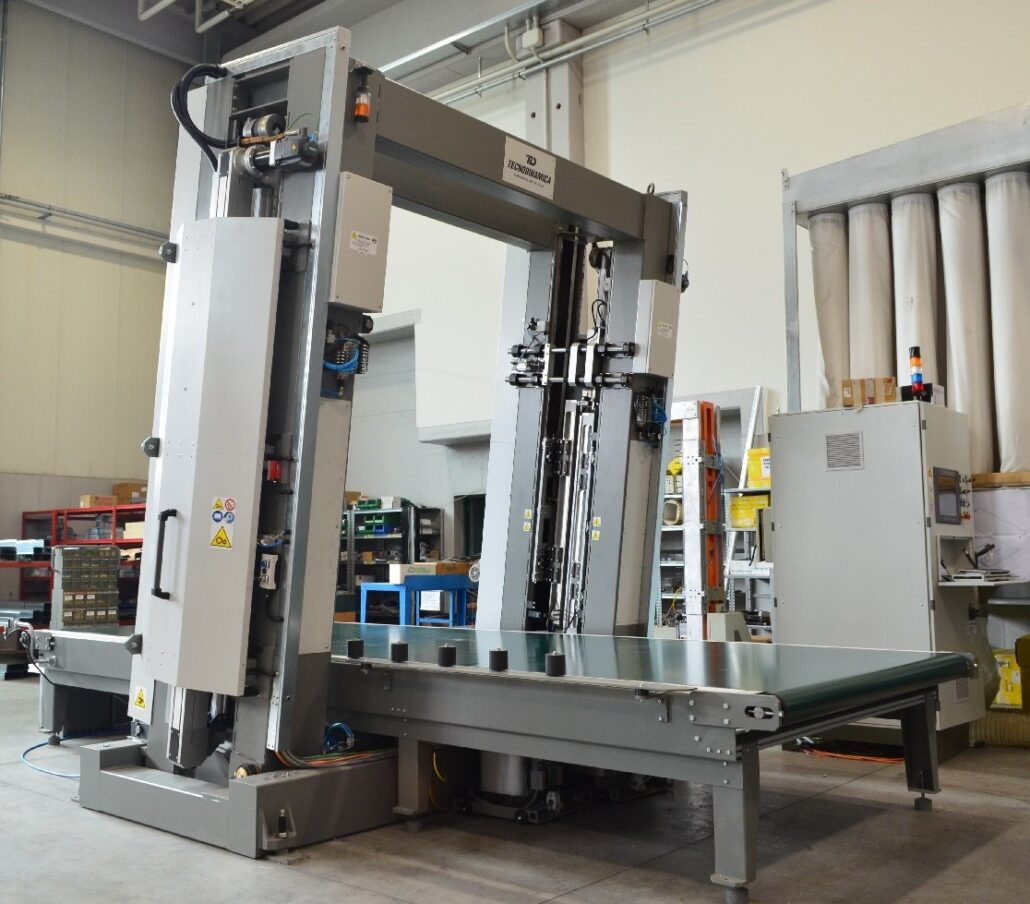

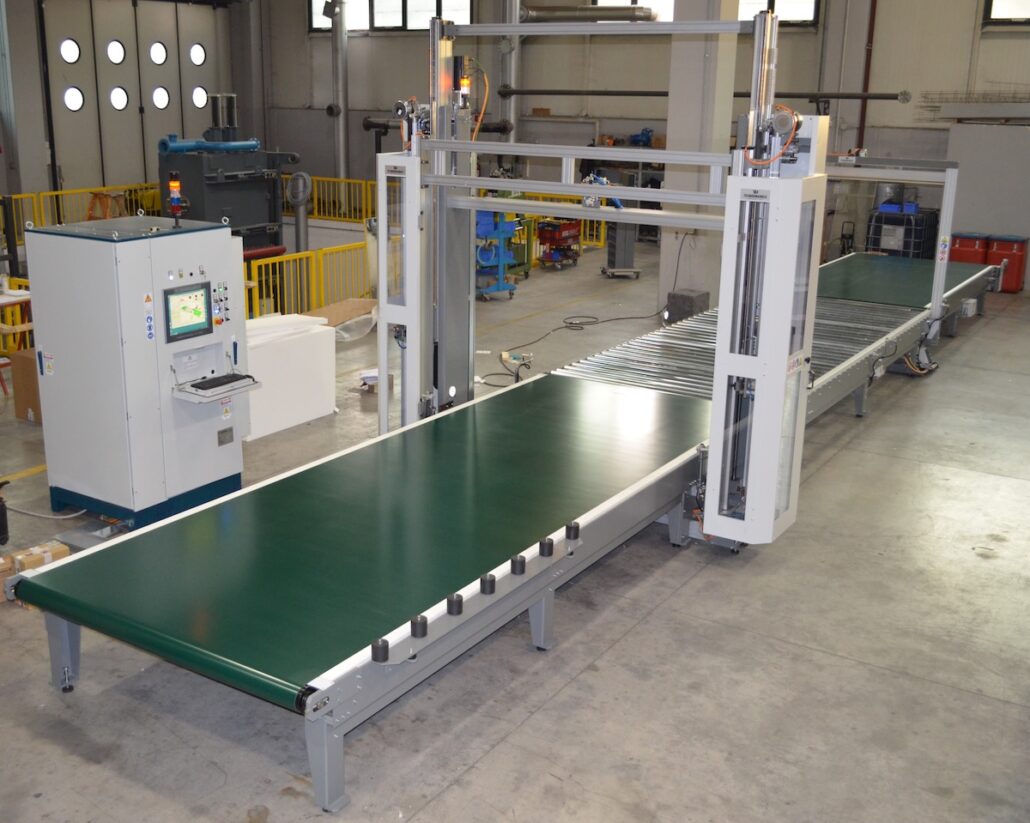

PANTOGRAFI A NASTRO
Il sistema di taglio orizzontale con due telai porta-filo, uno fisso e l’altro mobile, permette di realizzare lavorazioni in continuo sia per il settore dell’imballaggio che dell’edilizia.
I pantografi a nastro con posizionamento automatico dei fili e inclinazione dei telai, possono essere corredati di un sistema speciale per il calcolo e la gestione automatica del taglio di lastre concave, convesse e taglio angolare per tetti triangolari.
I pantografi a nastro sono disponibili sia con posizionamento manuale dei fili, che con posizionamento automatico.
Optionals
- Magazzino blocchi.
- Ribaltatore blocchi.
- Rulliera di accelerazione.
- Stazione di taglio verticale.
- Software lavorazione tetti inclinati.
- Industria 4.0

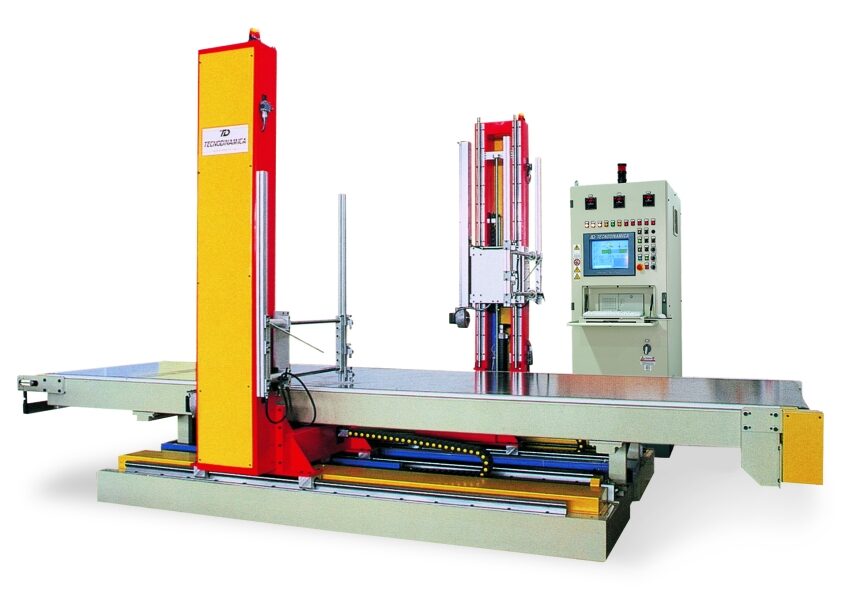

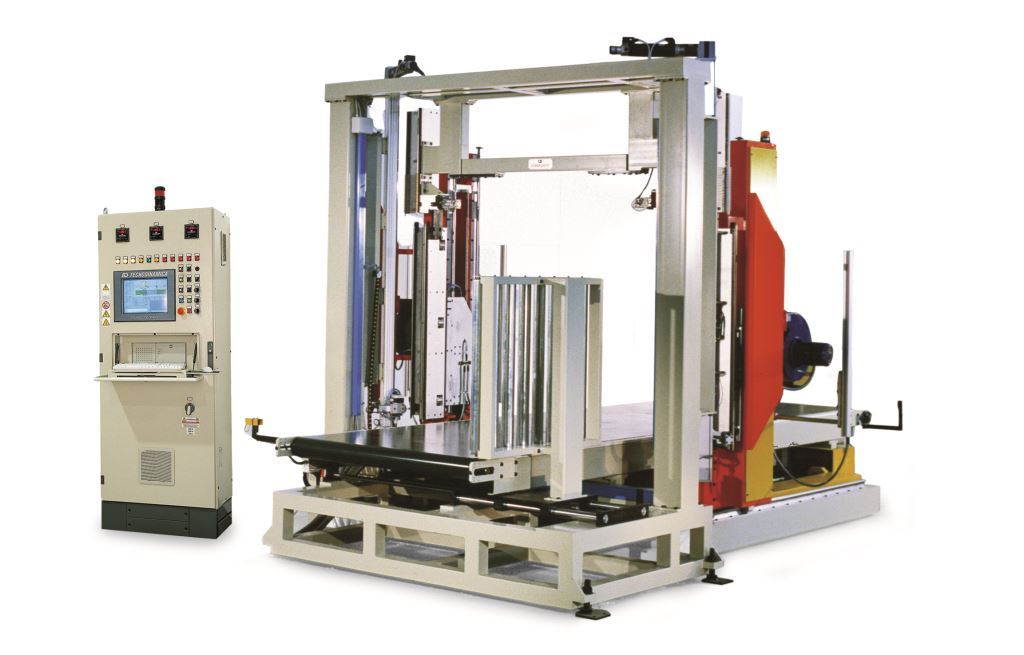

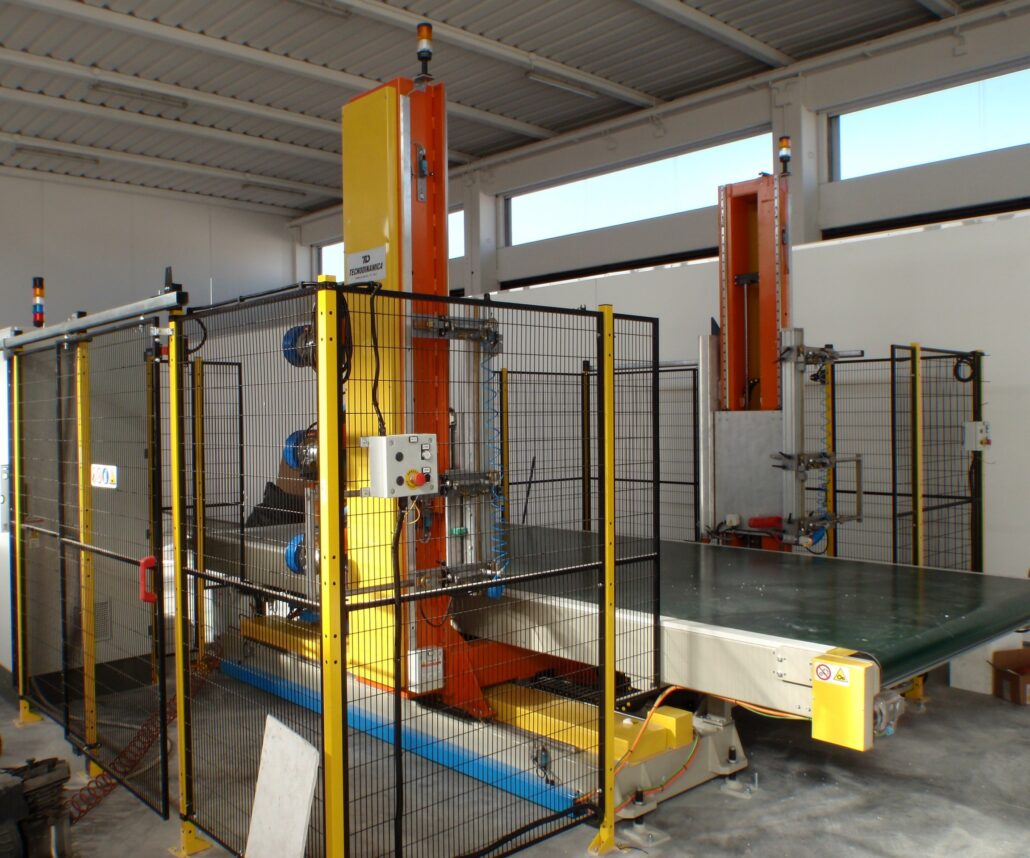

PANTOGRAFI A 5 ASSI
I pantografi a 5 assi progettati da Tecnodinamica, caratterizzati dal movimento indipendente delle aste porta-filo, permettono la realizzazione di profili sia regolari che a sezione variabile quali: lastre inclinate per isolamento tetti, colonne, archi conici, e prodotti similari.
Il software di disegno permette di combinare i due profili generatori, destro e sinistro, tramite dei punti di sincronismo e verificare a priori i disassamenti tramite procedure di simulazione, già in fase di progetto.
I pantografi a 5 assi sono disponibili sia con posizionamento manuale dei fili, che con posizionamento automatico.
Optionals
- Industria 4.0
